Novidades da Versão NX CAD 2212

Conheça as atualizações das versões:

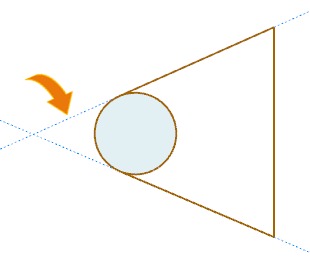

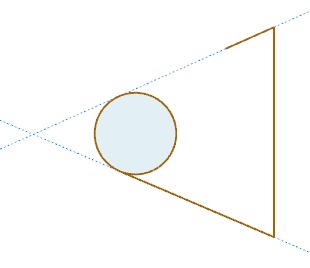

Sketch: Add/Remove Remote Finding

Permite adicionar e remover a localização de relações remotas para curvas específicas em um esboço. Com a localização remota ativada nas curvas angulares, o Sketch exibe linhas de relações, mesmo com uma curva desconectada do círculo, o solucionador ainda encontra a relação remota.

Sketch – Sliding Relations

O Sketch Solver agora encontra "relações deslizantes" para melhorar a documentação de intenção de design. Aprimore a produtividade do esboço para evitar que as relações encontradas "deslizem".

Modeling: Topology Optimization

Permite usar a nova funcionalidade de otimização de topologia  no ambiente de tarefas.

• Optimization Constraint: A opção “Absolute” para “Maximum Stress Limit ” permite especificar o limite de tensão como um valor absoluto e não como uma percentagem da força de tração final ou força de rendimento.

• Analysis Load: A implementação atual da Carga de Análise é estendida para um novo tipo de aceleração. A gravidade na caixa de diálogo de carga ambiente já fornece uma carga de aceleração, mas esta carga ambiental aplica-se a todas as demais.

• Shape Constraint- Fill from Direction: Otimiza o espaço de design para impor requisitos de fabricação, como a capacidade de fundição para evitar o mofo ou a fechadura da matriz.





Modeling: Subtract command

O comando Subtrair agora considera as roscas do corpo da ferramenta quando existem vários corpos-alvo.O comprimento das roscas nos corpos-alvo baseia-se no tamanho das roscas definido no corpo da ferramenta.

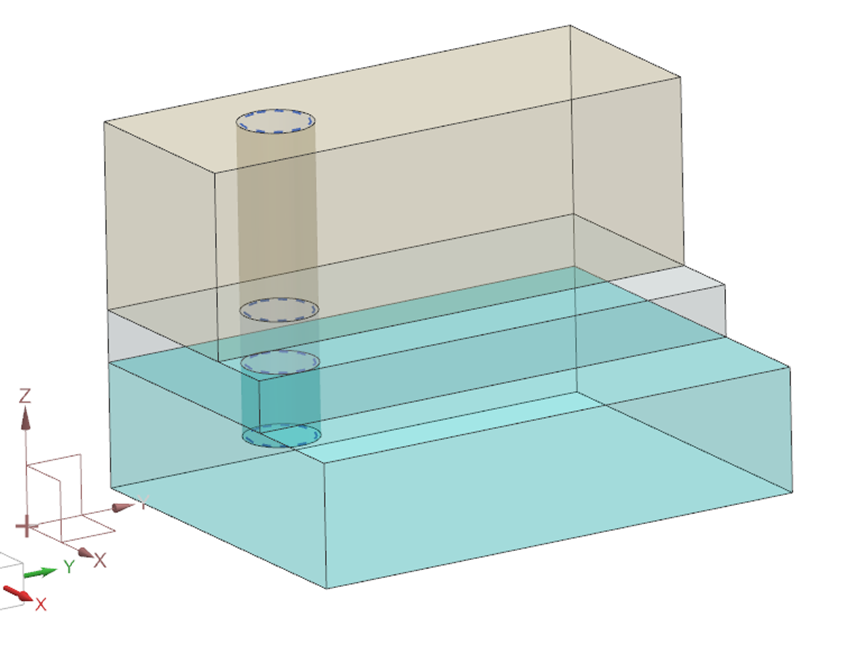

Thread propagation through multiple bodies

Permite fluxos de trabalho mais curtos e elimina a repetição. O novo aprimoramento do Thread elimina a necessidade de várias operações de subtração ao criar furos/threads através de vários corpos.

Sheet Metal: Lofted Flange

Permite criar um flange elevado usando segmentos de curvatura para gerar uma superfície de flange que tem um raio de curvatura constante. Este flange é desenvolvível, seja formado, avançado ou com curvas.

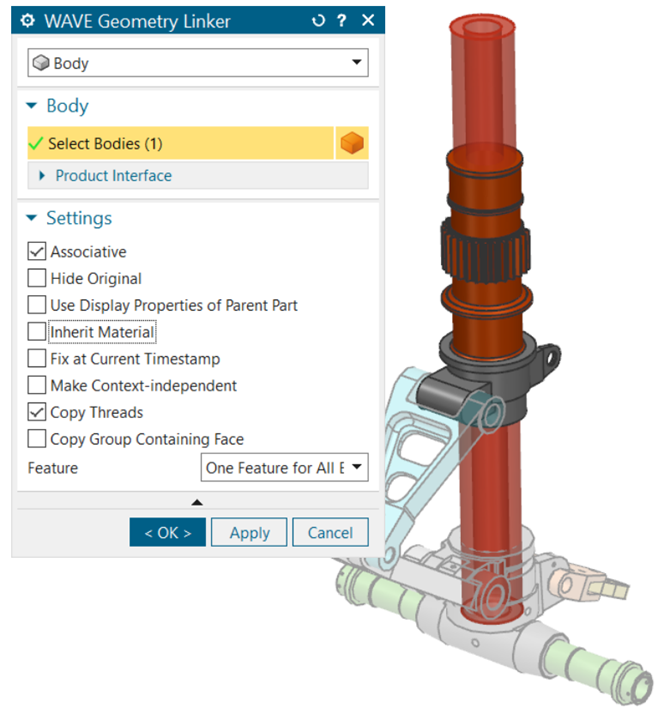

WAVE Linking Material Properties

Corpos ligados à geometria WAVE foram aprimorados com uma opção para herdar propriedades do material. O “Inherit Material” do corpo do link WAVE fornece a flexibilidade para preservar ou remover as propriedades do material em corpos de referência.

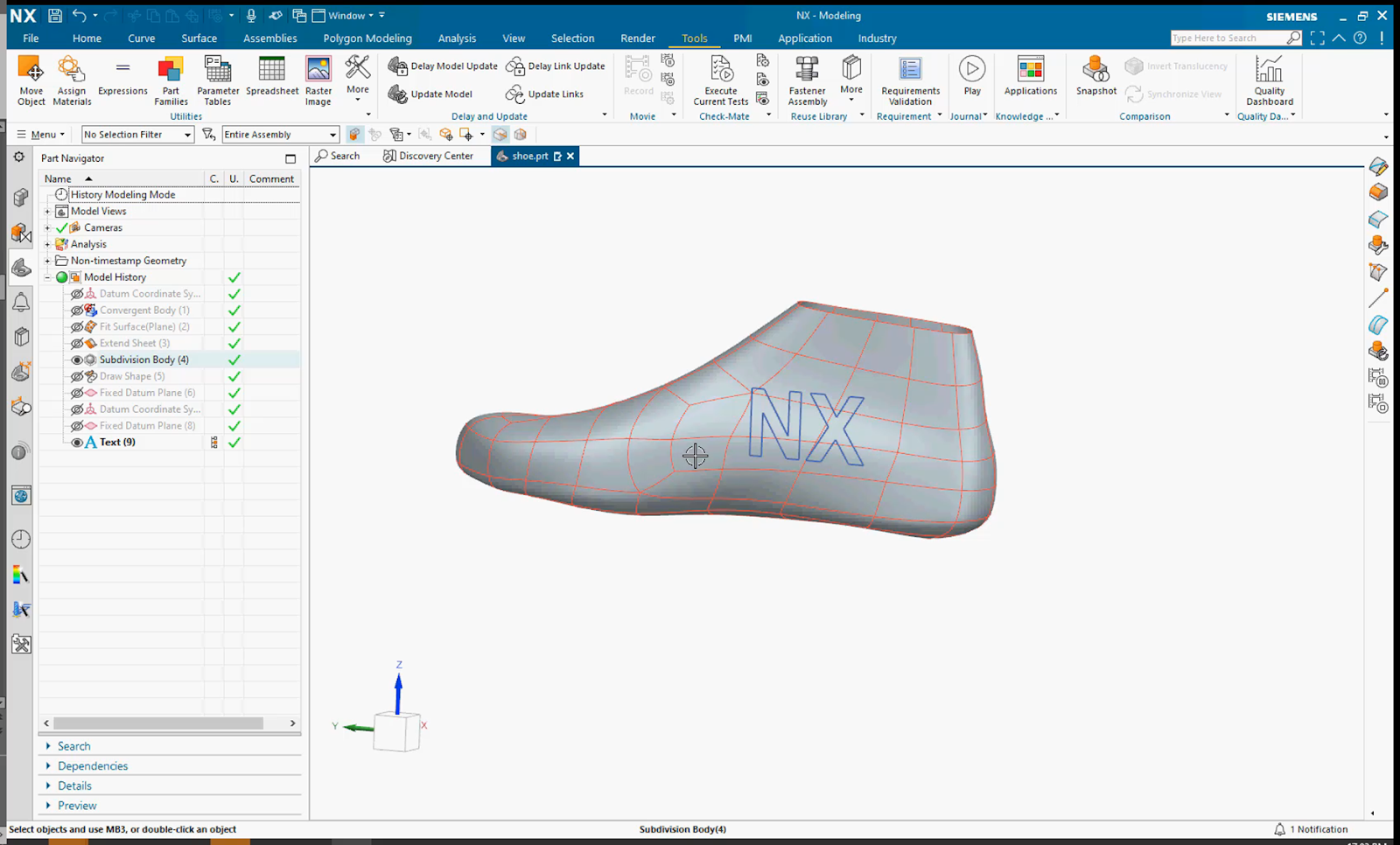

Draw Shape

Crie rapidamente curvas desenhadas à mão livremente, combinando ou encaixando as existentes, é possível também adicionar detalhes mais complexos ao esboço 3D.

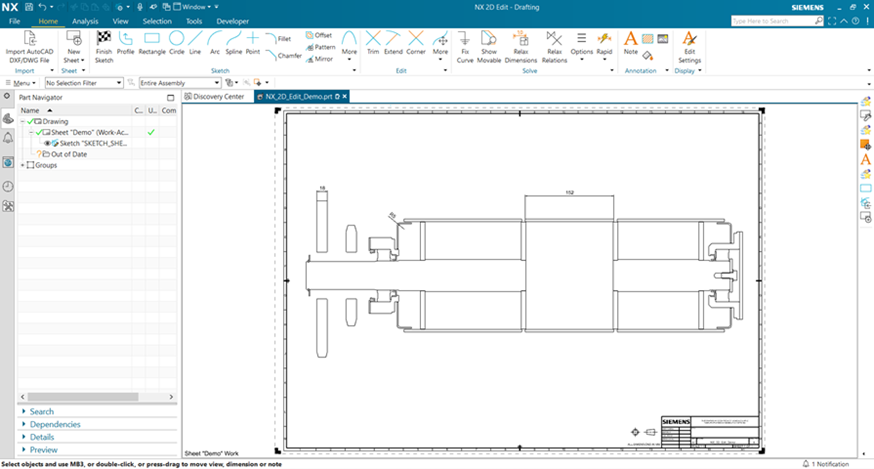

NX 2D Edit

Reduza o tempo de atualização de desenhos mecânicos 2D enquanto mantém seus dados totalmente dentro do Siemens NX.
