Novidades da Versão NX CAD 2206

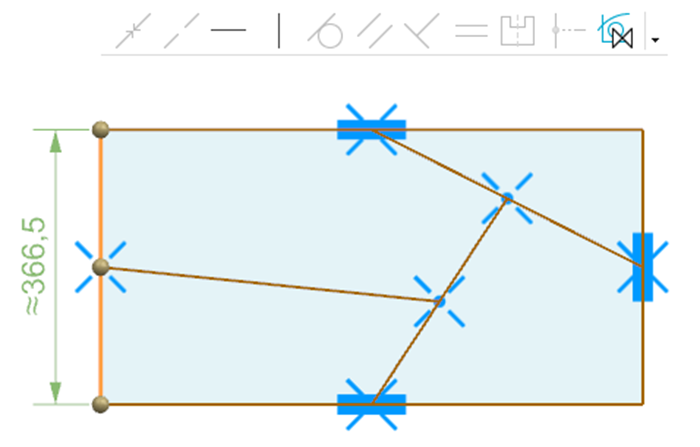

Sketch Midpoint Solver Enhancements

Solucionador de esboços, com maior facilidade na localização do ponto médio.

A localização do ponto médio agora é suportada pelo Sketch Solver, reduzindo o tempo de criação do esboço.

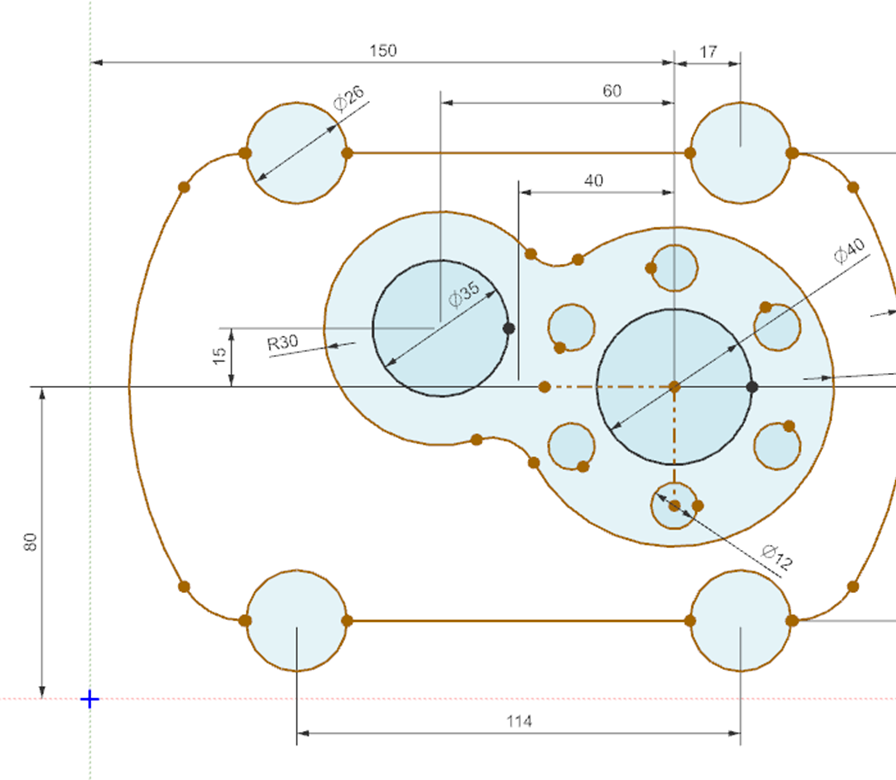

Sketch Pattern Enhancements

A criação de padrões no Sketch agora é mais poderosa com a nova funcionalidade de arrastar e maior qualidade para fornecer flexibilidade de edição.

Sketch Coincident “Stickiness”

Novos aprimoramentos nas modificações do ponto final da curva de esboço facilitam alterações e resolvem problemas.

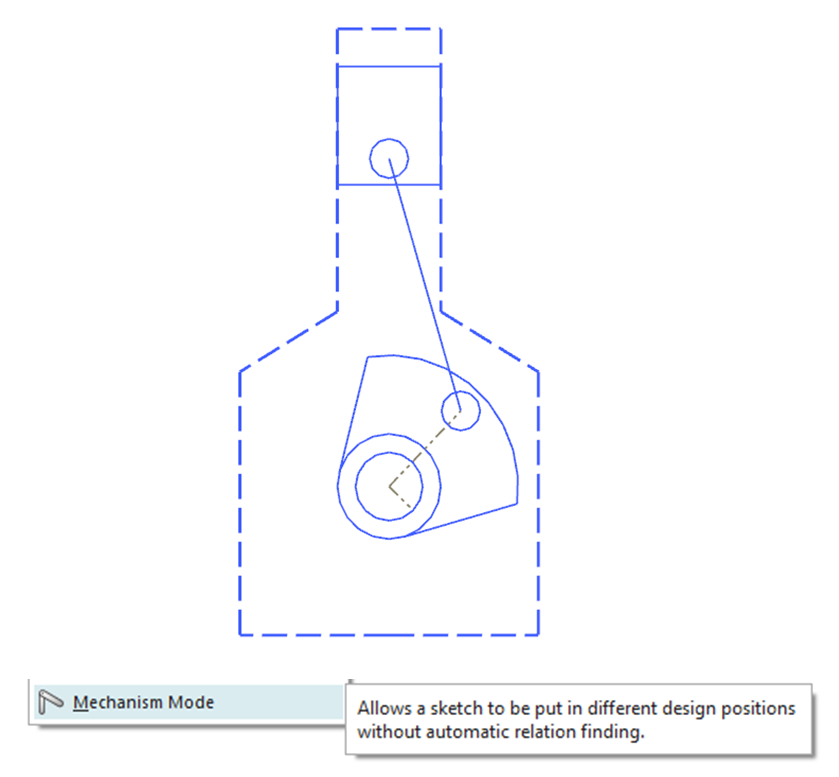

Sketch Mechanism Mode

O novo modo de esboço permite um rápido design de mecanismo 2D. O “Mechanism Mode” possibilita o livre movimento em um projeto sem travar curvas ao eixo.

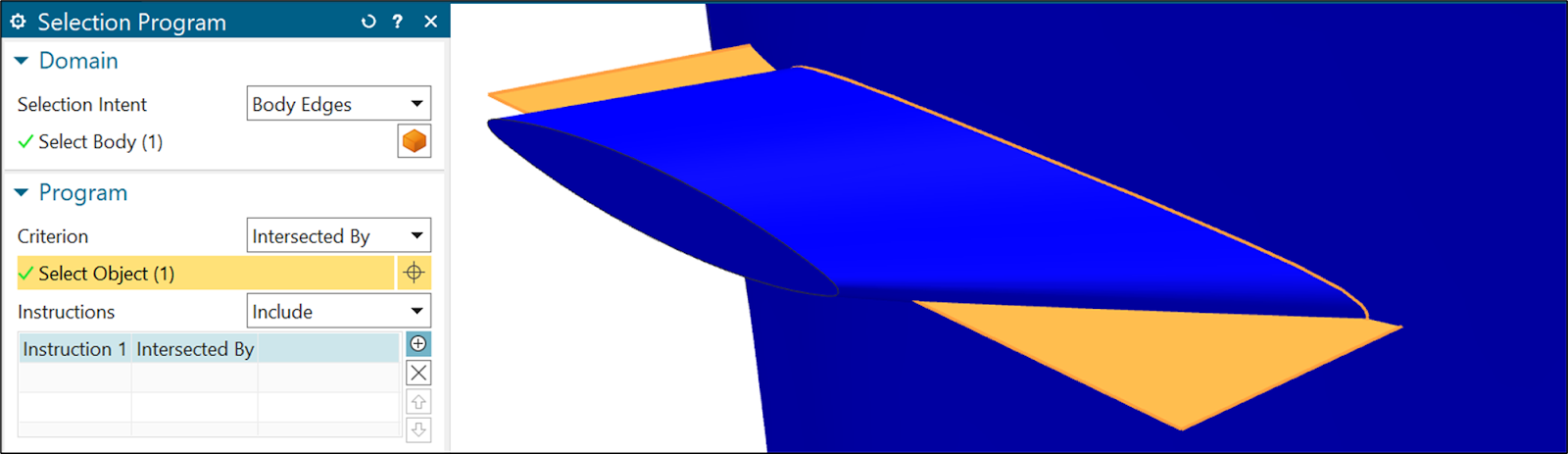

Selection Program

O programa de seleção permite atualizações de recursos mais robustas. A flexibilidade adicional ao definir regras oferece suporte a muitos casos de uso adicionais.

As regras de seleção podem ser usadas para localizar objetos de propagação e também propagar a seleção para entrada de recursos.

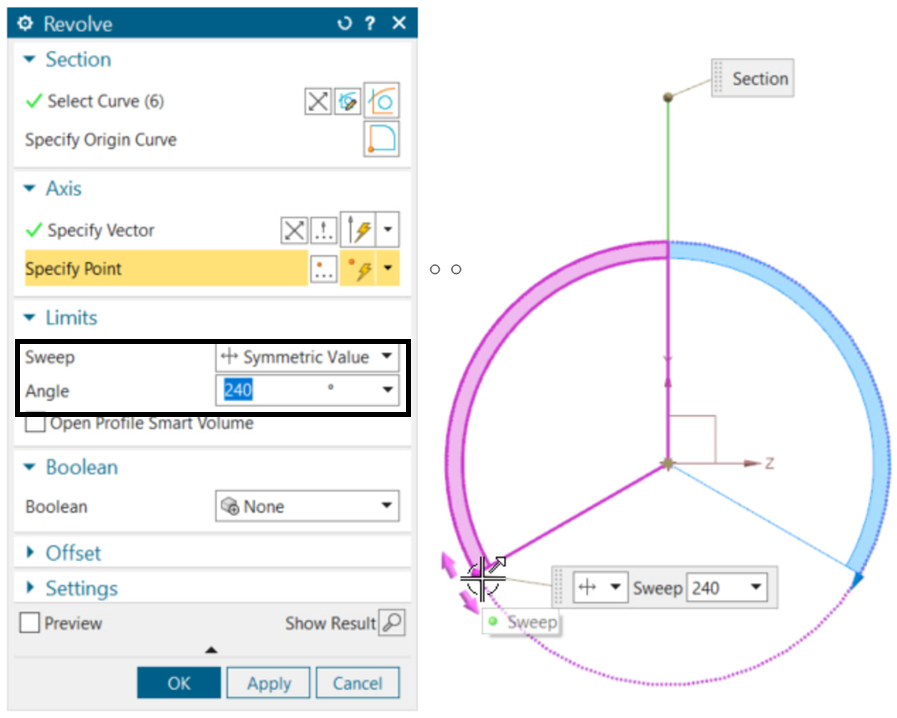

Revolve:

Crie varreduras angulares simétricas com a ferramenta “Revolve”. Para criar um ângulo simétrico sobre a seleção, basta adicionar a nova opção de limite de “Symmetric Value” ao “Revolve”.

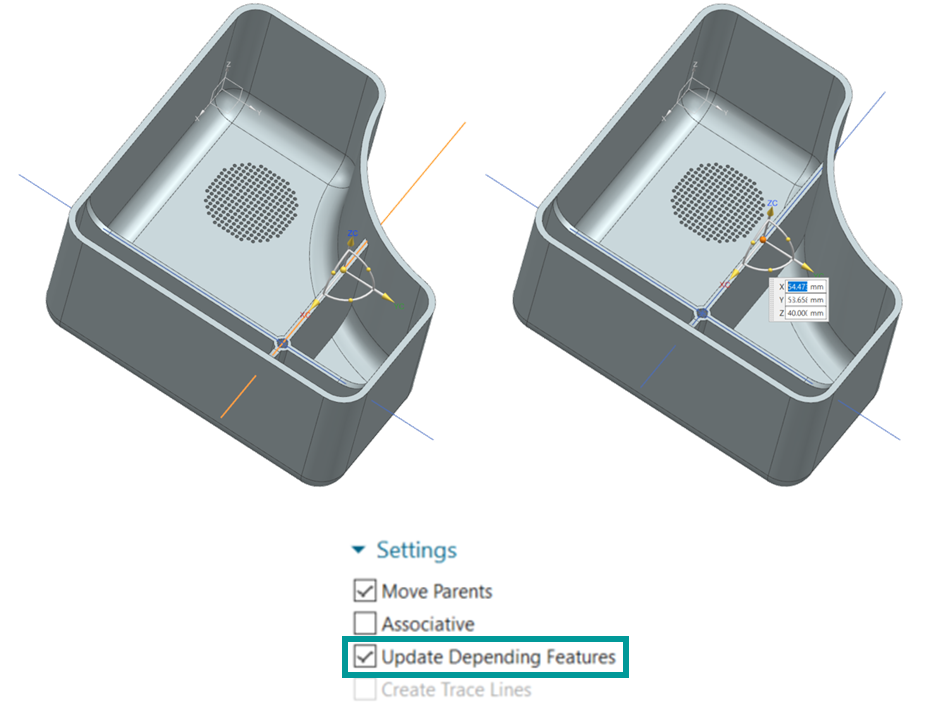

Move Object

Os aprimoramentos de movimentação de objetos melhoram a experiência e a eficiência do usuário.

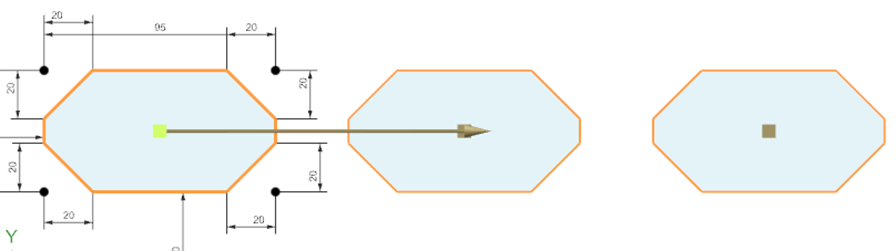

Pattern Along

Padronização simples de componentes ou geometria em relação a um caminho. O recurso “Pattern Along” pode posicionar associativamente objetos em relação a um caminho em locais de ponto definidos.

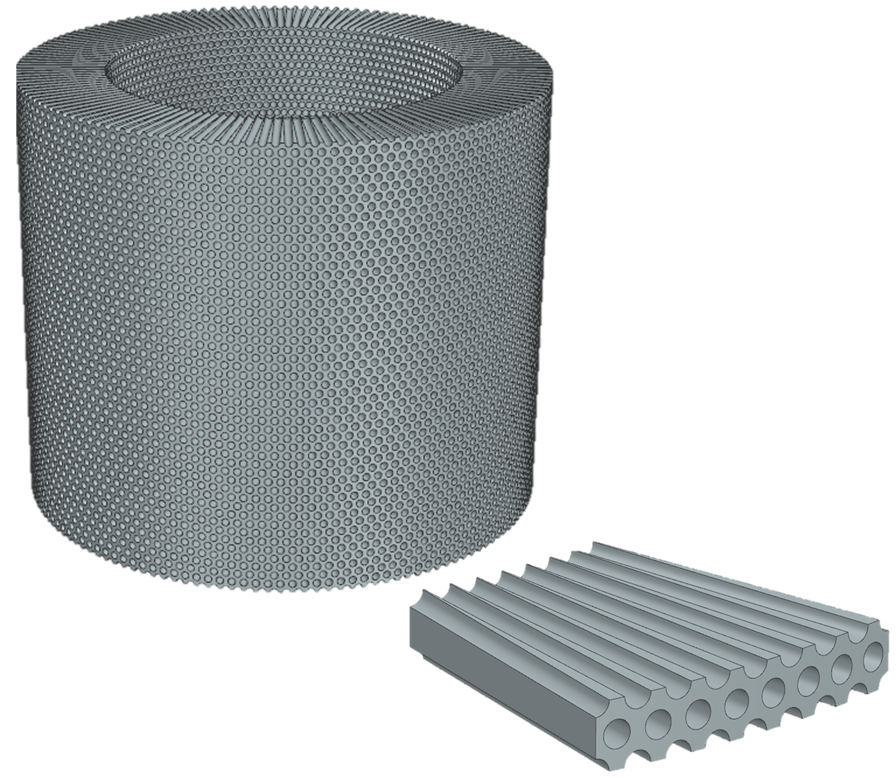

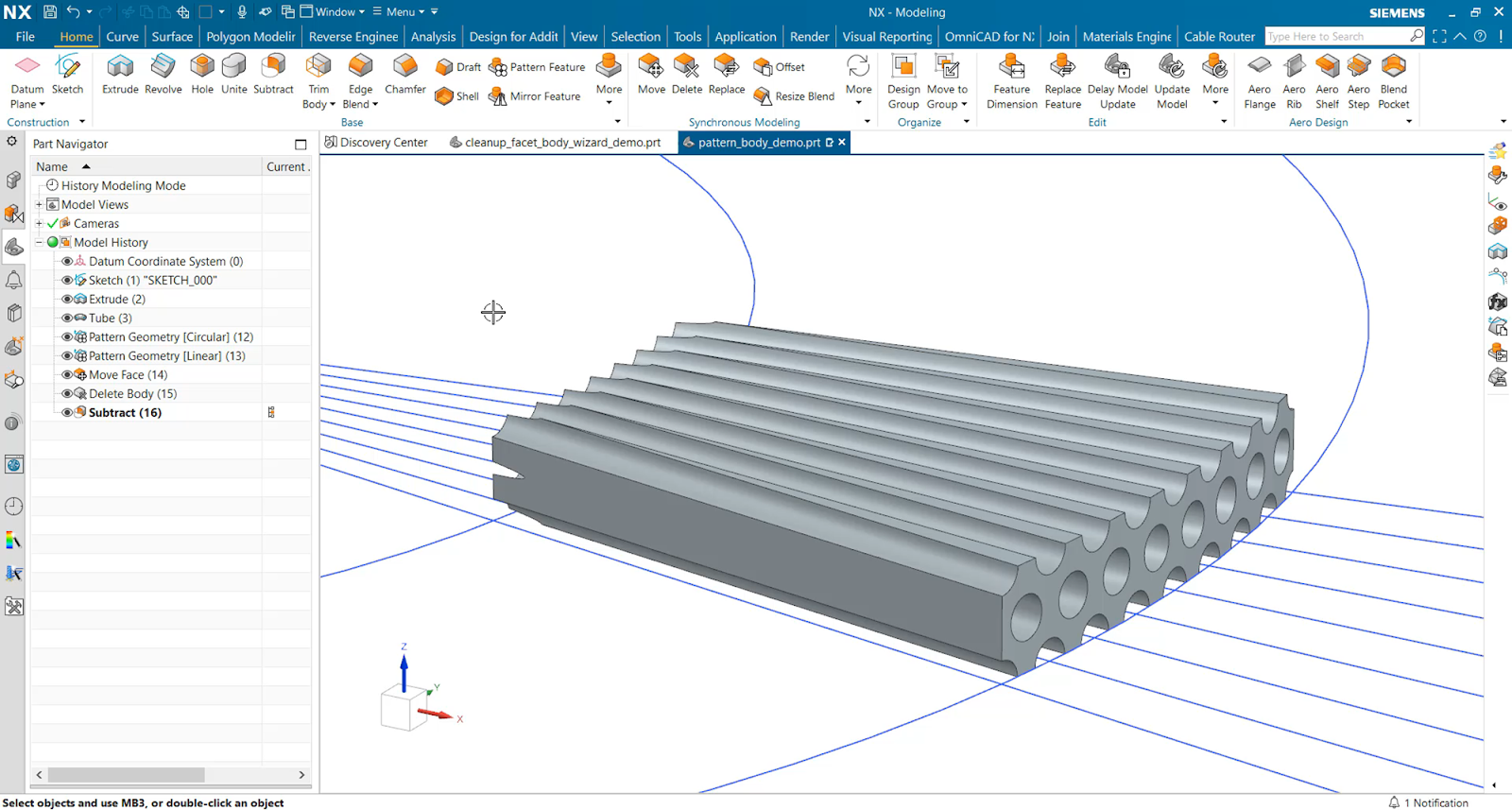

Pattern Body

Melhoria do desempenho boolean para um grande número de ferramentas padronizadas. O comando “New Pattern Body” gera um corpo de saída combinado e padronizado de um corpo de célula de entrada.

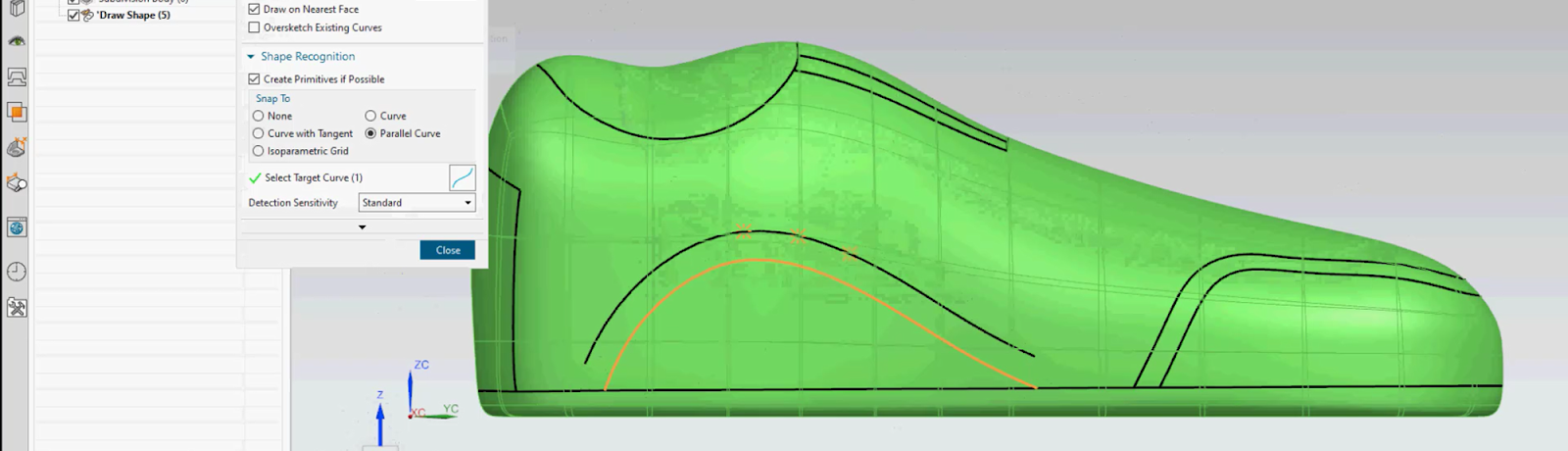

NX Draw Shape

Crie rapidamente curvas desenhadas à mão livres, combinando ou ajustando-se a curvas existentes.

Novos métodos de criação de curva derivada para refinar e adicionar detalhes ao seu design.

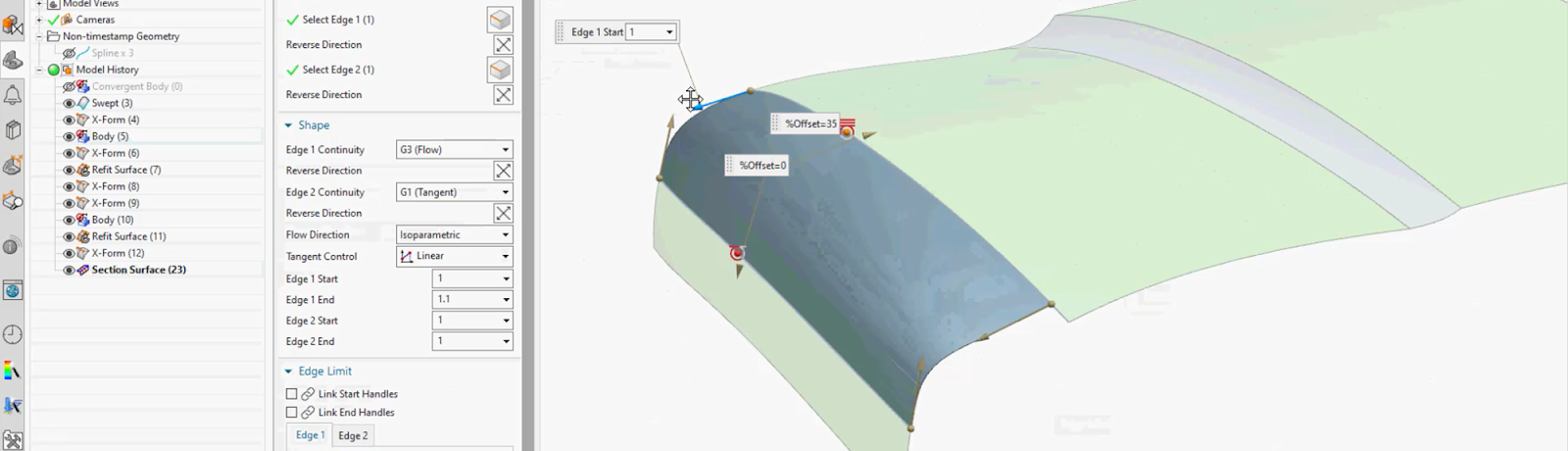

NX Class-A Surfacing Workflow

Crie facilmente a criação complexa da superfície de transição. Vários aprimoramentos foram feitos para acelerar a criação e o refinamento da superfície primária e secundária.

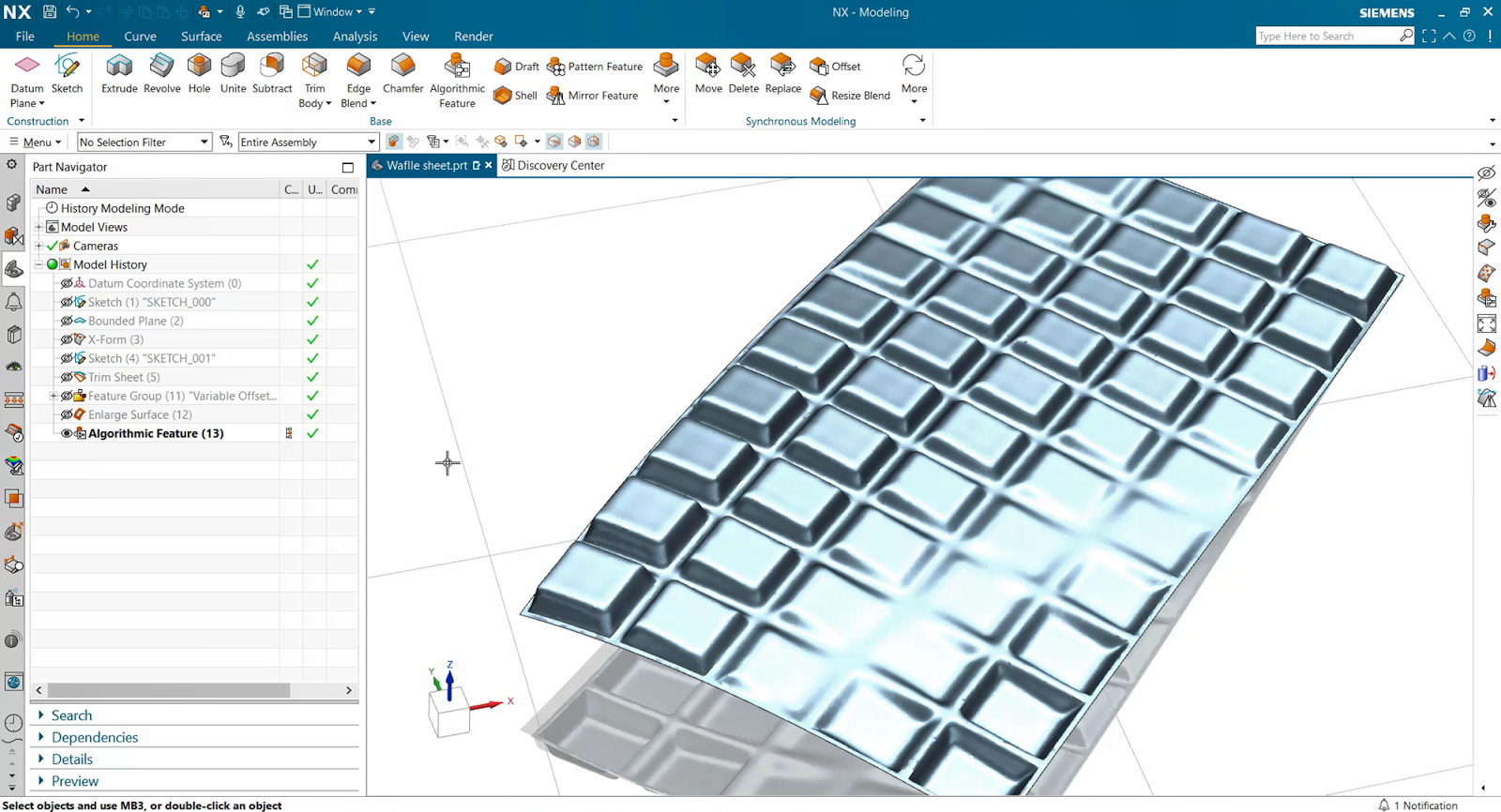

NX Algorithmic Modeling

O suporte de corpo convergente permite maneiras mais rápidas de lidar com padrões e formas complexas.

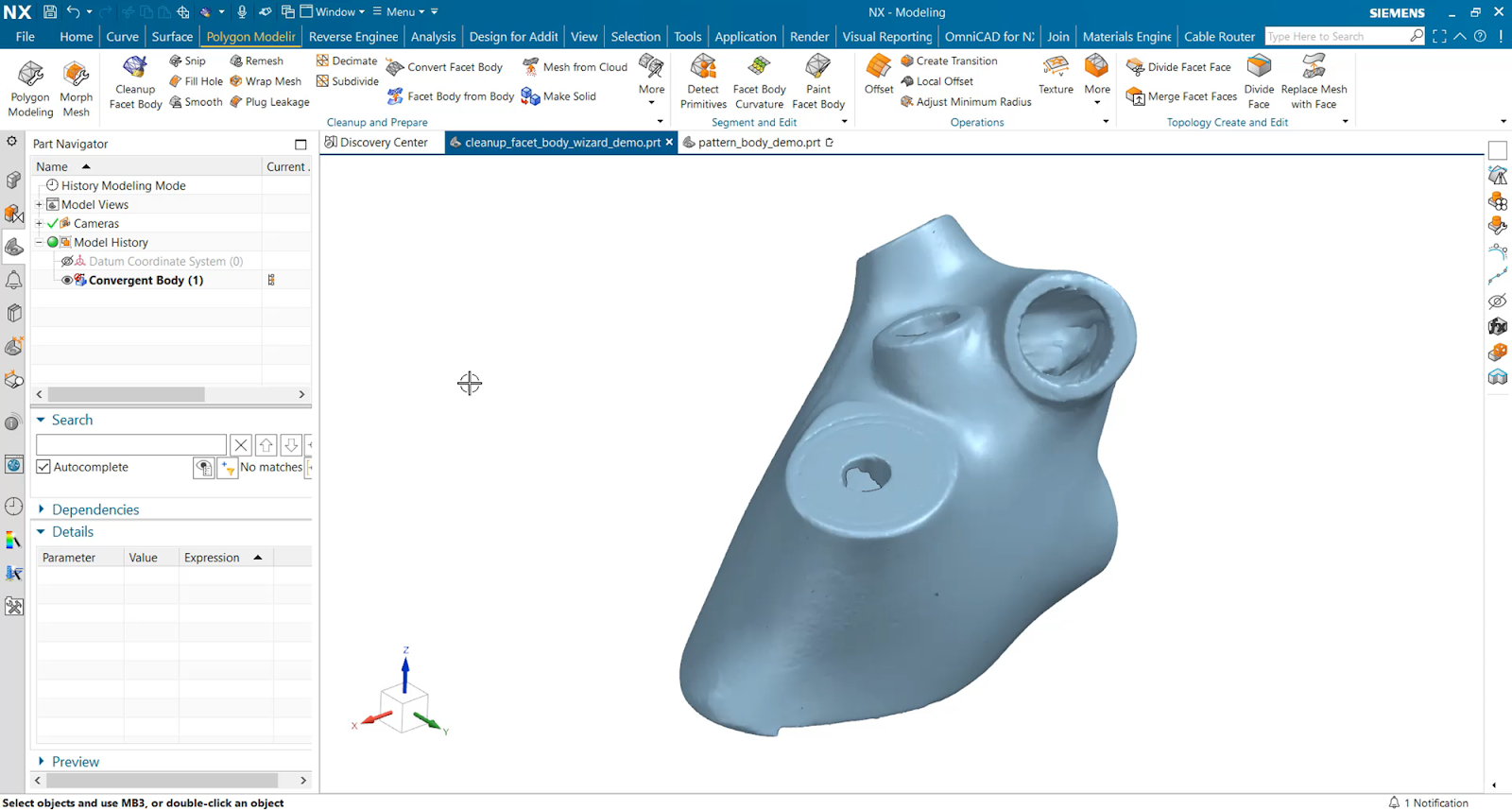

Cleanup Facet Body

O novo recurso para limpar os corpos melhora o fluxo de trabalho em até 95%. O assistente Cleanup Facet Body permite que o usuário alterne entre reparo automático, remoção interativa de defeitos e análise repetida.
