Conheça as novidades da Versão Solid Edge 2023

Conheça o que mudou!


Interface do Usuário

  • Barra de Comando, Pathfinder e Barra de Ferramentas:

Execute seus projetos utilizando o novo visual moderno e adaptado das Barras de Comando e Ferramenta. Mantenha estratégias consistentes de forma visual e funcional através da nuvem DISW Xcelerator e aplicativos de desktop.

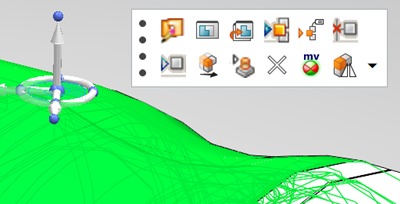

  • Context Toolbar:

Melhore a sua produtividade utilizando a Context Toolbar. Aplicada anteriormente somente em Sketchs, agora foi estendida para parte Ordenada, Sheet Metal e para o ambiente de montagem. A ferramenta traz comandos úteis no cursor do usuário, específicos de objetos de alta frequência do menu de peças. A seleção pode ser feita na área gráfica, no localizador de caminhos ou no menu QuickPick.


Montagem:

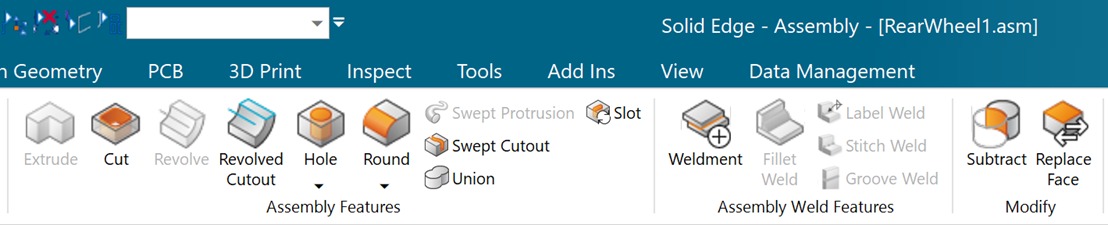

  • Novos Recursos de Montagem:

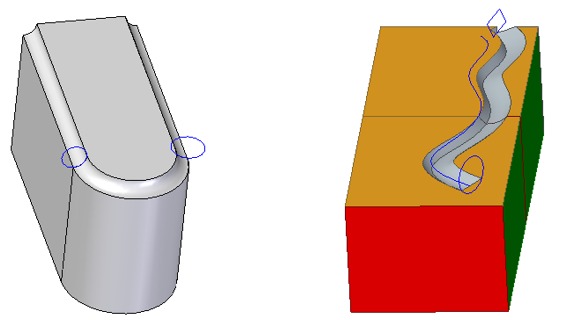

Swept Cutout:

Permite que o Swept Cutout seja feito diretamente na montagem, inclusive cortando múltiplas peças.

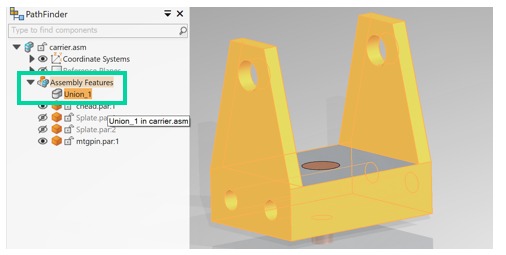

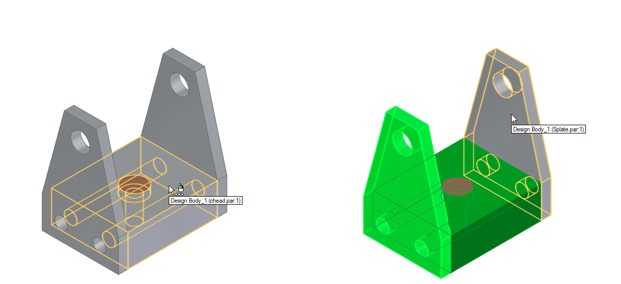

Union:

Selecione diferentes partes de um projeto e as combine em um único grupo. Exclua facilmente o corpo unido deletando o recurso Union do seu PathFinder.

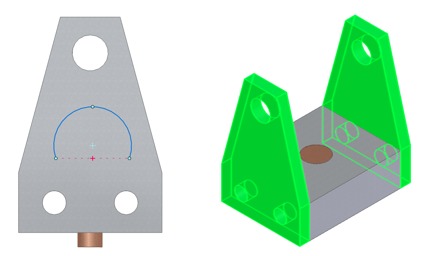

Slot:

Permite diferentes opções de slot de acordo com o ambiente de peças, seja para um ou mais elementos de esboço, inclusive com múltiplos destinos.


Subtract:

A nova versão SE 2023 permite que a ferramenta funcione em todos os componentes de montagem, seja em níveis iguais ou diferentes, e componentes únicos ou múltiplos.

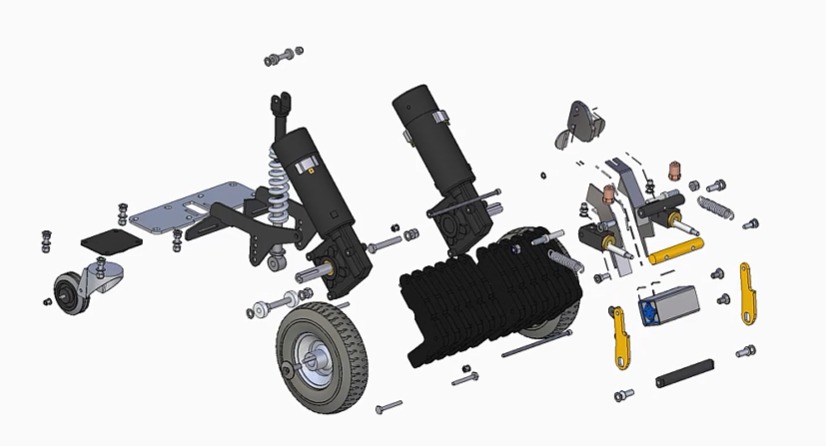

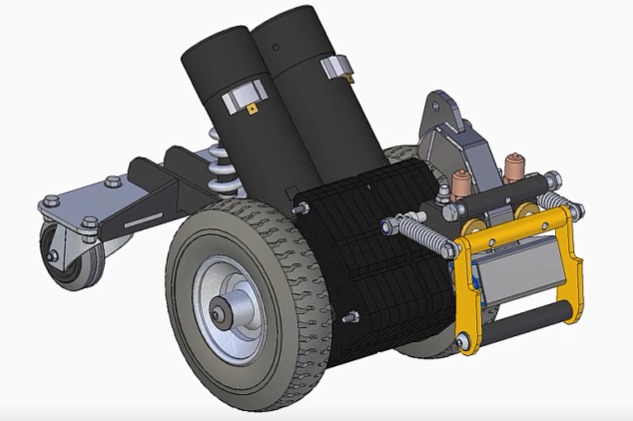

  • Visual Explode:

A nova ferramenta permite que a montagem seja “explodida” de forma rápida e dinâmica, para uma visualização temporária. É possível que o usuário visualize de forma separada todas as partes do projeto de uma só vez, ou selecione grupos específicos.


Visualização:

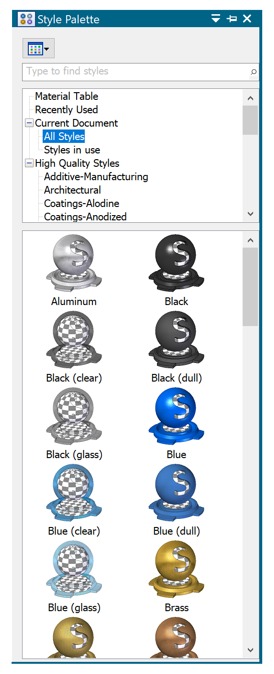

  • Assembly Style Palette and Siemens Visual Materials:

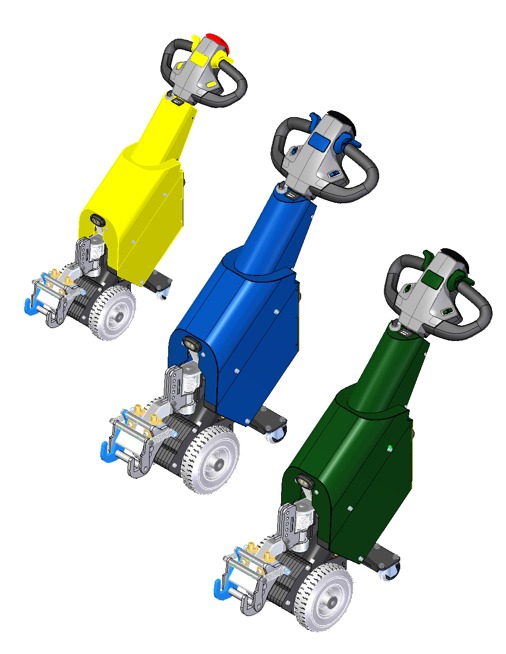

Mais de mil estilos de alta qualidade foram adicionados à Paleta de Estilos no ambiente de montagem, proporcionando maior consistência visual dentro da área de design mecânico, facilitando a pesquisa e aplicação.


Drawings, PMI & MBD:

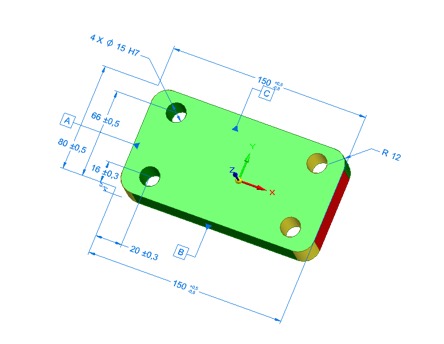

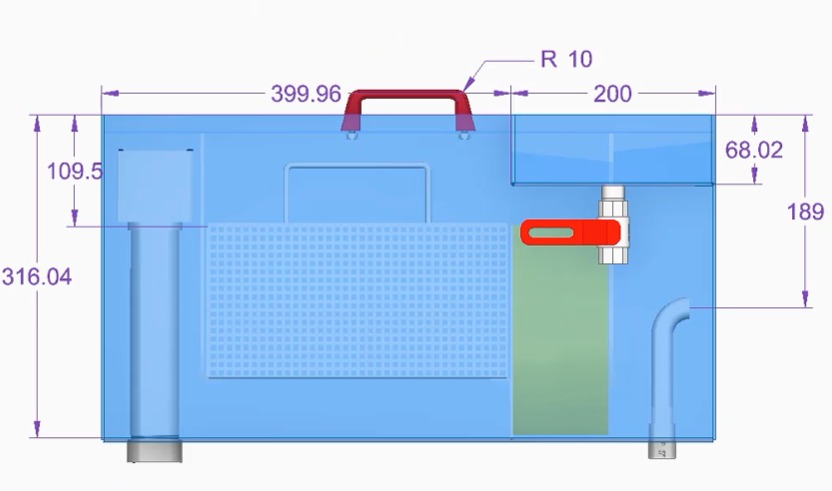

  • Dimensionamento Automático em 3D PMI:

A ferramenta permite que o usuário dimensione de forma rápida e prática os componentes de peça e chapas metálicas. Além disso, é possível salvar o próprio layout com tolerâncias e sequência de furações, enquanto dimensiona todo o modelo ou apenas recursos selecionados.

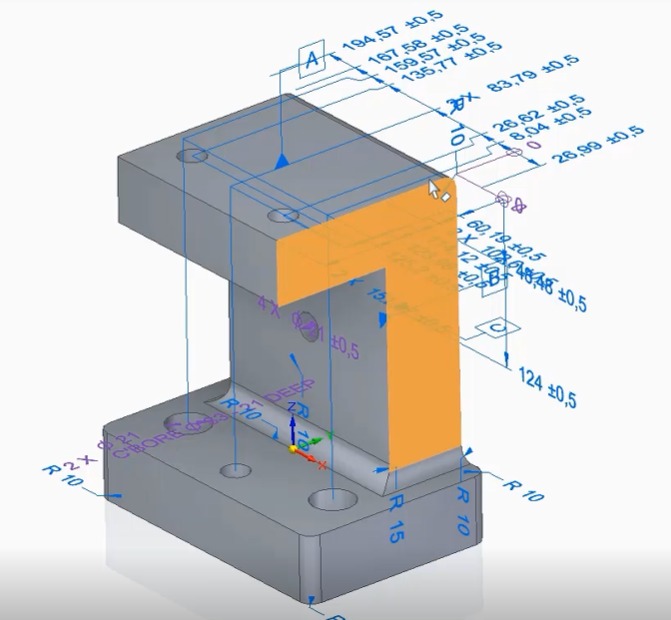

  • Dimension Checker - Disponível em SE 2023 Update 2:

A ferramenta é capaz de identificar se existem áreas do modelo que ainda não foram totalmente ou parcialmente dimensionadas.


  • Model View Palette Workflows:

Exibição do Modelo (Model View Palette):

A nova atualização tornou mais fácil a interação com as visões do modelo, o comando Model Views exibe a barra de visualização das faces do projeto. As imagens de fácil entendimento e manipulação têm o mesmo modelo de visualização do Pathfinder, e incluem dimensões do PMI e anotações.
